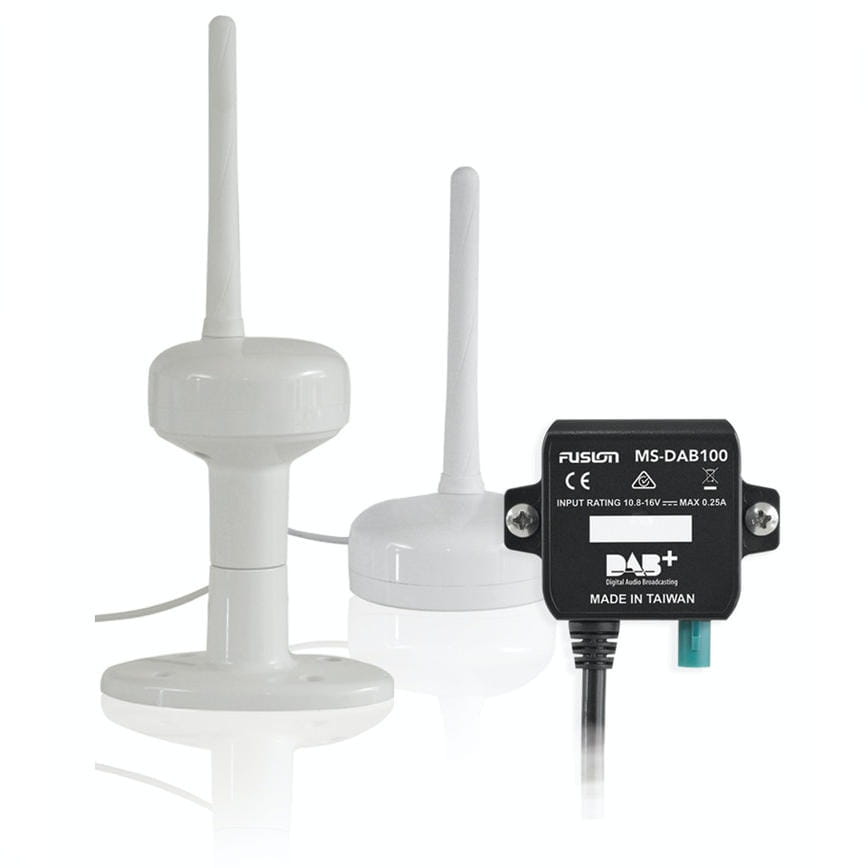

Moduł Fusion DAB+ z zasilaną anteną Fusion 010-01953-10

Moduł Fusion DAB+ z zasilaną anteną Fusion 010-01953-10

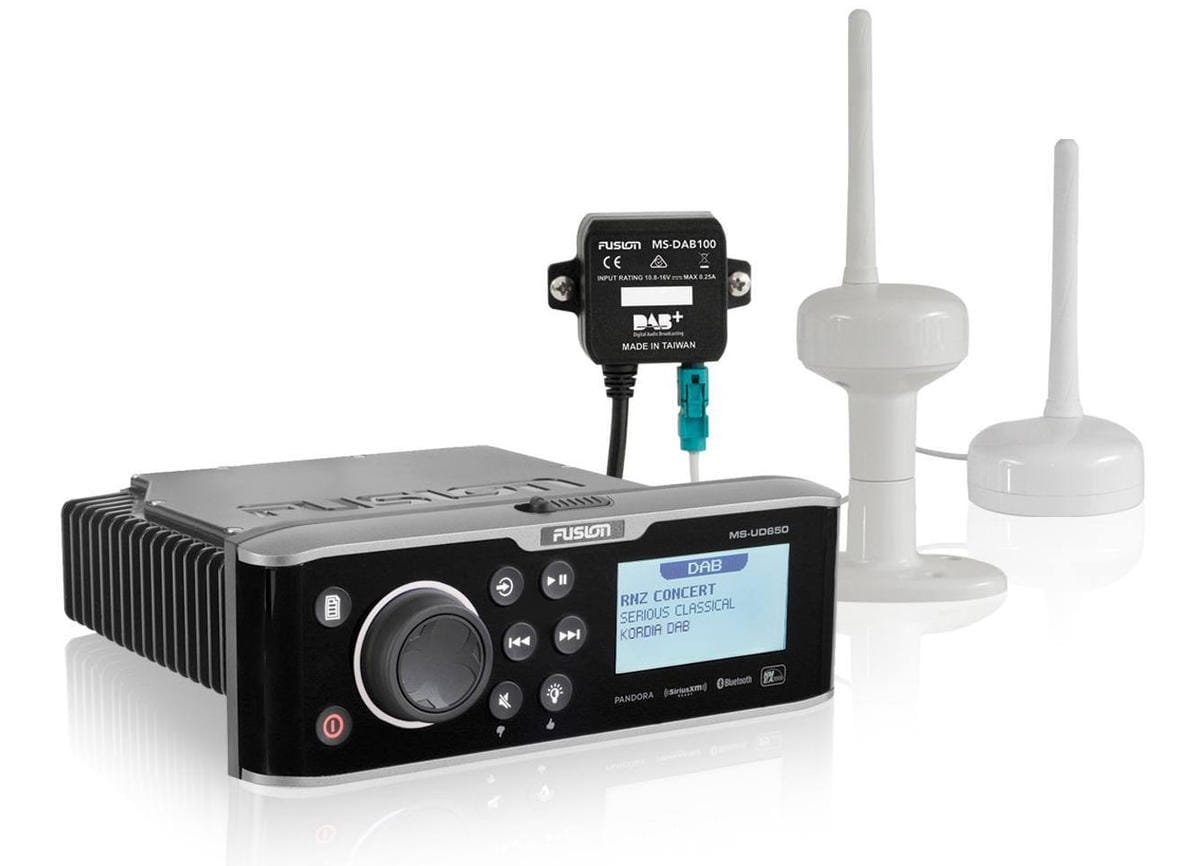

Podłącz moduł DAB+ i antenę do zgodnego jachtowego systemu stereo Fusion, aby korzystać z cyfrowych stacji radiowych DAB i DAB+. Antenę można zamontować za pomocą dołączonego uchwytu montażowego lub samoprzylepnej podkładki.

- podłączony zestaw stereo Fusion wyświetli nazwę stacji, zespół, typ programu, kategorię i informacje o dynamicznym segmencie etykiet (DLS) w celu łatwego rozpoznania i wyszukiwania dostępnych cyfrowych stacji radiowych.

Standardowy montaż na maszcie 1"
Antena może być zamontowana na maszcie za pomocą dołączonego 1-calowego gwintowanego wspornika montażowego o średnicy zewnętrznej lub dostarczonego przez użytkownika uchwytu na maszt. Dołączony uchwyt montażowy jest dostarczany z czterema śrubami mocującymi, które mocują podstawę do powierzchni montażowej.

Montaż powierzchniowy
Aby zamontować antenę na powierzchni, użyj dołączonej dwustronnej podkładki samoprzylepnej lub użyj dołączonych prętów gwintowanych ze śrubami radełkowanymi, aby ułatwić instalację.

Informacje ogólne:

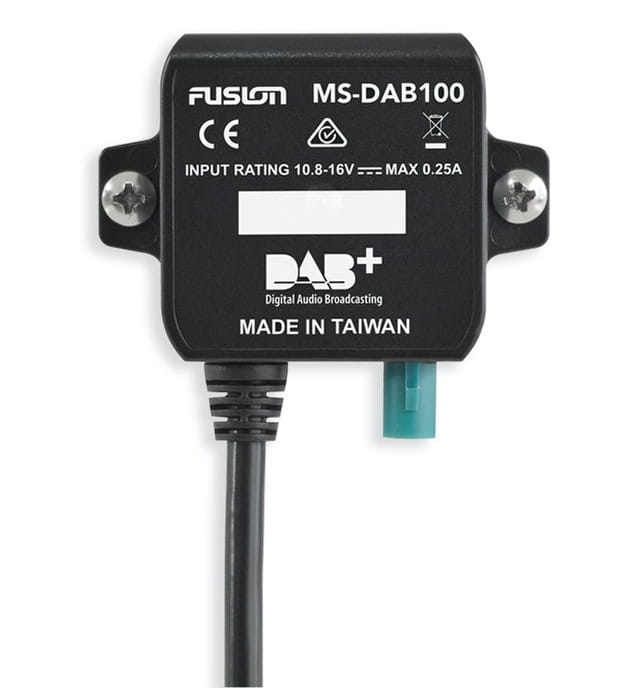

• SKU: 010-01953-10
• Wymiary fizyczne (szer. × wys. × gł.): 64 × 58 × 21 mm
• Masa ciała: 103 g
• Klasa wodoszczelności: IPX3
• Napięcie wejściowe: 10,8–16 V DC
• Natężenie wejściowe (maks.): 250 mA
• Natężenie wyjściowe do anteny: 8-15 V DC
• Prąd wyjściowy do anteny (maks.): 50 mA
• Zgodność ze standardem DAB: DAB i DAB+
• Pasmo częstotliwości DAB: Pasmo III (174 do 240 MHz)
• Tryby transmisji DAB: Tryb I
• Czułość: -97 dBm
• Typ złącza anteny: Złącze męskie waterblue FAKRA typu Z, kompatybilne ze złączem SMB
• Złącze zasilania / sterowania / audio stereo: 10-stykowe złącze mini DIN
• Długość przewodu zasilania / sterowania / audio stereo: 1,5 m
• Zakres temperatury roboczej: Od 0°C do 50°C
• Maksymalne wymiary fizyczne z anteną prętową i podstawą (szer. × wys.): 110 × 248 mm
• Średnica podstawy anteny: 74 mm
• Masa (bez przewodu): 170 g
• Klasa wodoszczelności: IPX7
• Napięcie wejściowe: 6-16 V DC
• Natężenie wejściowe (maks.): 13 mA
• Częstotliwości: Pasmo III DAB (174 do 240 MHz)
• Impedancja: 50 Ω
• Polaryzacja: Pionowy
• Czułość wzmacniacza niskoszumowego: 22 dB (standardowo)
• Współczynnik napięcia fali stojącej (VSWR): Mniej niż 2,5 : 1
• Maksymalna moc: 312 mW
• Złącze przewodu antenowego: Złącze żeńskie waterblue FAKRA typu Z
• Długość przewodu antenowego: 10 m
• Zakres temperatury roboczej: Od 0°C do 50°C
• Bezpieczny dystans dla kompasu: 50 mm
